罐名義容量可按下式近似計算;
V≈πD2h/4
式中 V——油罐名義容量,立方米;
D——油罐基本直徑,立方米;
H——油罐罐壁高度,立方米;
名義容量 它是油罐的理論容量,在設計油罐時,是以名義容量來選擇油罐的高度和直徑的。我們平時稱某3000立方米 油罐或5000立方米油罐,該容量即名義容量。
儲存容量 即油罐的實際容量。一般油罐都有有一個安全容量,油罐上部留有一定的空間,其高度為A,A一般是根據油罐結構及罐壁上部的附件(如泡沫發生器,罐壁通氣孔等)決定的。
作業容量 油罐使用時,進出油管下部的一些油品不能發出,這些油品通常稱“死量”,其高度為B。該容量通常是油庫量員、司泵員等所必須掌握的,以便合理調度和安全收發。

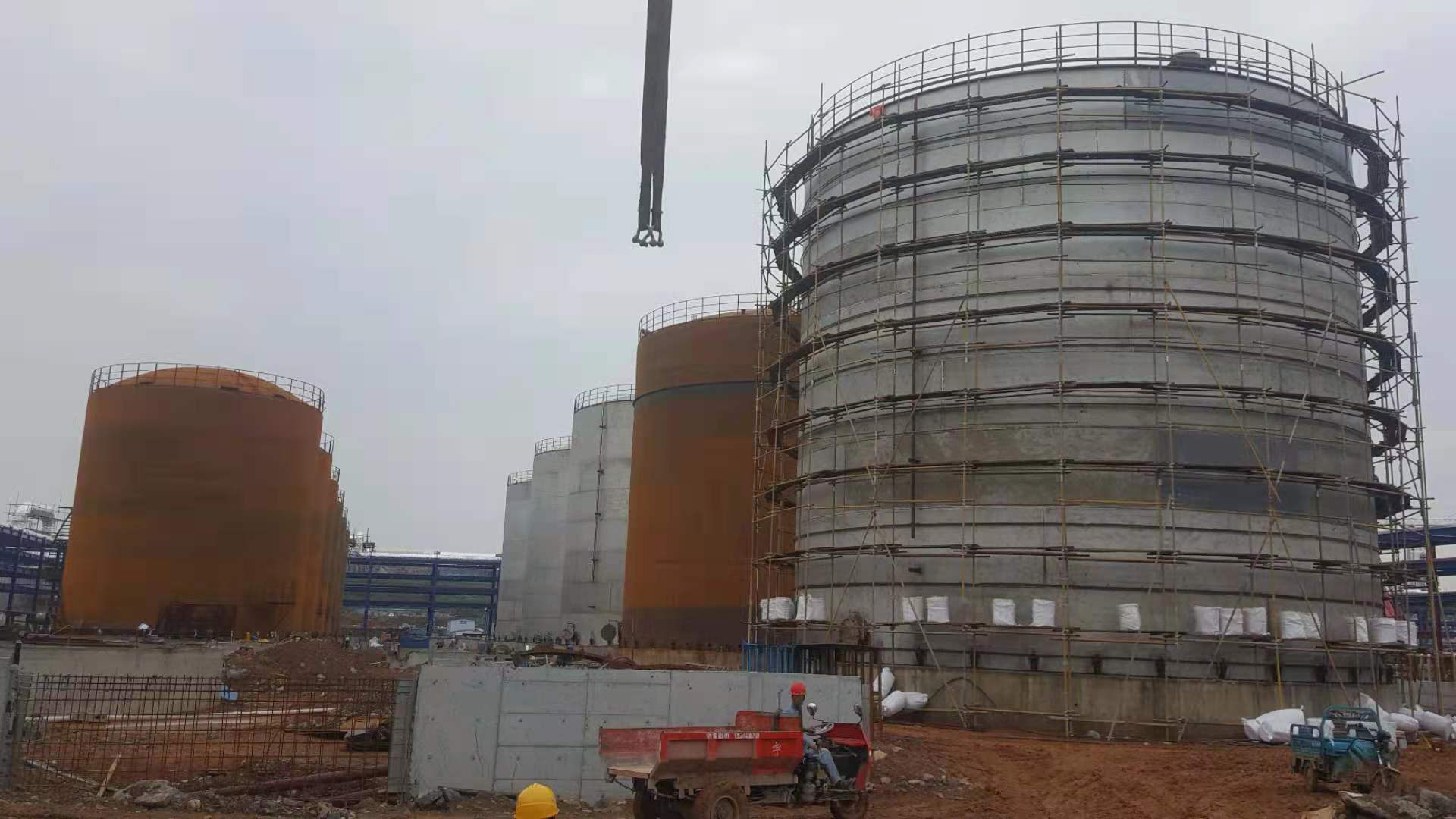

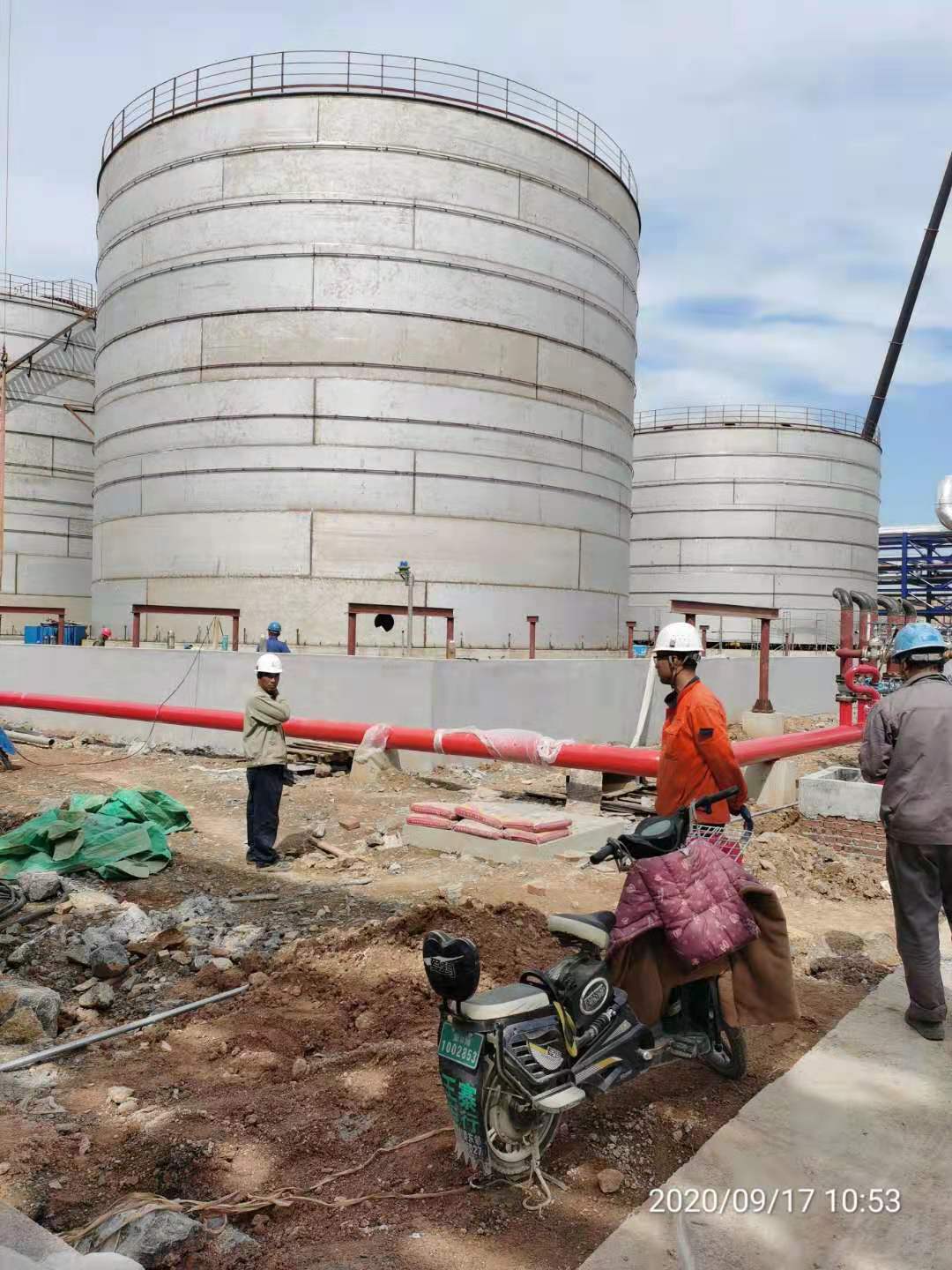

大型儲油罐的基本結構由罐壁、罐頂、罐底及油罐附件組成。油罐的罐壁圈板縱向焊縫一般為對接式,環向焊縫,中,小容量油罐一般采用套筒式,大容量油罐一般為混合式。罐壁鋼板必須滿足強度要求,還要滿足穩定性的要求。一般分為立式拱頂油罐,立式錐頂油罐,球形油罐。結構形式分為對接,搭接兩種。
拱頂油罐的底板的一般有兩面三刀種結構形式,罐底板的中間部分稱中幅板,邊緣的部分稱邊緣板。當油罐直徑D<12.5m時,一般采用矩形中幅板和邊緣組成的排版形式,當D≧12.5時,采用周邊為弓形邊緣板組成的排版形式.
常見標準
編輯
我國常見的拱頂油罐標準系列有:100立方米、200立方米、300立方米、500立方米、700立方米、1000 立方米、2000立方米、3000立方米、5000立方米、10000立方米、20000立方米、30000立方米、50000立方米、100000立方米、120000立方米。
